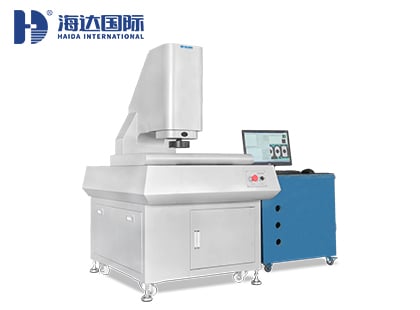

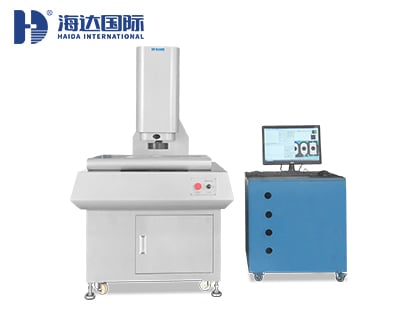

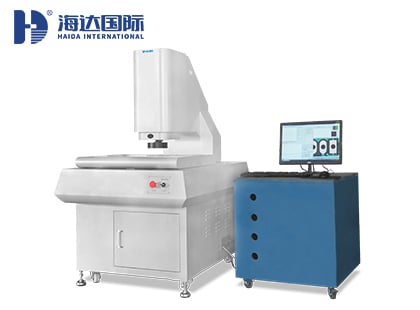

自動影像測量儀 HD-U4030CNC

產品型號：
HD-U4030CNC
生產研銷：
、湖南、福建、廣東、昆山、天津、山東、重慶、陜西、香港
出貨周期：
工廠現貨，可非標定制（7~15天）
產品品牌：
海達儀器
官方咨詢：
區域李經理 13159205318

獲取型號規格書

我要詢價留言

產品性能介紹

Product detail parameters

一、自動影像測量儀產品簡介

1、全自動光學影像測量儀工作原理：被測工件（置于工作臺上）由LED表面光或輪廓光（在底座內）照明后，經變焦距物鏡與彩色CCD攝影機罩殼內攝取被測零件影像，再通過S端子傳送至計算機及顯示器上，軟件在顯示器上產生的視頻十字線為基準，對其進行瞄準測量，通過工作臺帶動光學尺與在X、Y方向上移動，取空間各點坐標值，由轉接卡至計算機，對測量坐標值進行編程自動幾何運算，完成各種數據自動測量和數據自動采集工作。適用于飛機異性零件、軍工小零件、手機零部件、新能源電池、PCB、FPC、液晶面板、模具以及精密五金的檢測和設計開發。

二、自動影像測量儀技術參數

1、行程：400x300x200mm
2、測量精度：X、Y向：（3+L/200）um，Z向：（5+L/200）um
3、重復精度：3um
4、光學放大倍率0.7-4.5倍，影像放大倍率34-156倍
5、大理石立柱及底座。
6、邁特手動變倍鏡頭
7、3環8區LED光源，亮度可調。
8、貴陽新天1um光柵尺。
9、億尊1/3"彩色相機
9.V型交叉導軌及絲桿傳動

三、自動影像測量儀環境要求

1、工作溫度：18℃～22℃(可保證精度)。

2、工作電壓：220 V ± 10%。

3、用電設備要求接地可靠：接地電阻小于4歐姆。
